防水套管系列

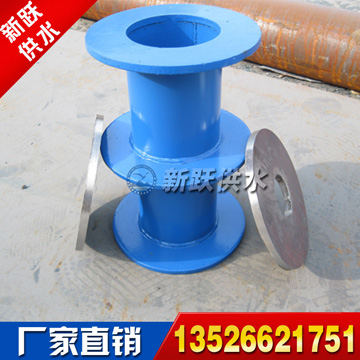

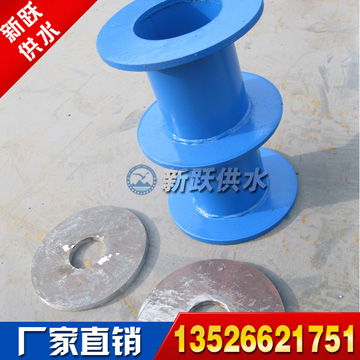

04FS02剛性密閉套管
兩側防護剛性密閉套管適用于人防,地下工程,化工,鋼鐵,自來水,污水處理等管路穿墻壁要求嚴密防水之處。


| 序號 | 名稱 | 數量 | 材料 |
| 1 | 鋼制套管 | 1 | Q235-A |
| 2 | 翼環 | 1 | Q235-A |
| 3 | 擋圈 | 3 | Q235-A |
| 4 | 固定法蘭 | 2 | Q235-A |
| 5 | 擋板 | 2 | Q235-A |
| 6 | 密閉圈 | 2 | 氯丁橡膠 |
| DN | D1 | D1 | D1 | D1 | d | b | k |
| 50 | 60 | 80 | 114 | 225 | 3.5 | 10 | 4 |
| 65 | 75.5 | 95 | 121 | 230 | 3.75 | 10 | 4 |
| 80 | 89 | 110 | 140 | 250 | 4 | 10 | 4 |
| 100 | 108 | 130 | 159 | 270 | 4.5 | 10 | 5 |
| 125 | 133 | 155 | 180 | 290 | 6 | 10 | 6 |
| 150 | 159 | 180 | 219 | 330 | 6 | 10 | 6 |
| 200 | 219 | 240 | 273 | 385 | 6 | 12 | 8 |

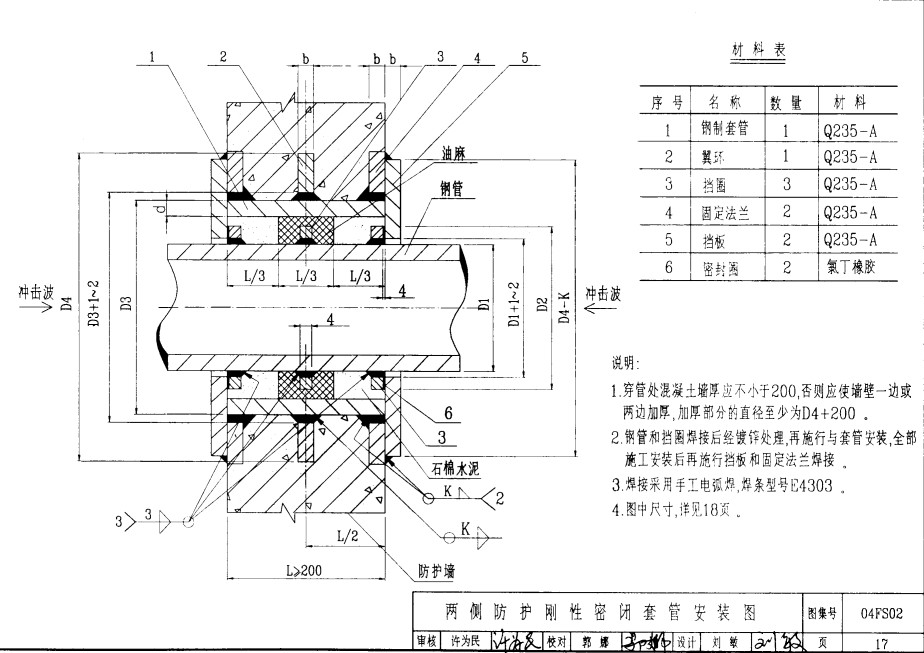

04FS02兩側防護剛性密閉套管圖紙

相關密閉套管產品推薦:07FS02防護密閉套管 穿線密閉套管
b型柔性防水套管
a型柔性防水套管
07FS02防護密閉套管
橡膠軟接頭的四大優點及安裝事項
可曲撓橡膠接頭的優點使其在管道中必不可少
新躍技術知識 || 防水套管怎么解決滲水問題!
橡膠接頭 撓性橡膠接頭…
橡膠接頭、卡箍橡膠接頭、大翻邊橡膠接頭新躍橡膠接頭廠家,專業生產,量大從優!

不銹鋼雙法蘭限位伸縮…
不銹鋼雙法蘭伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置,在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮,一旦超…

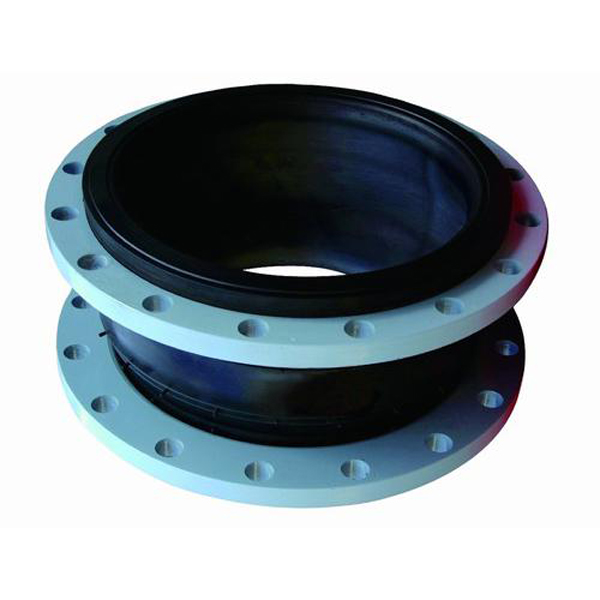

可曲撓橡膠接頭
